KE 05 POWER AMPLI 150 WATT (STEREO)

Ke 05

Cara membuat dan merangkai power amplifier sederhana stereo bagi pemula tanpa tone controle

Selamat datang lagi di tulisan kelima saya, setelah membaca tulisan ke 03 saya yang berjudul Cara membuat power amplifier sederhana bagi pemula (membuat power ampli kecil atau mono).

http://toniedukasi.blogspot.co.id/2014/05/cara-membuat-dan-merangkai-power.html

Sekarang kita coba membuat Power Ampli stereo atau simetris. Power ini biasanya digunakan pada rangkaian Power Amplifier OCL (Contoh: 150w Power Amplifier OCL). Power Amplifier ini sering disebut Dual Supply, karena Power ampli simetris ini outputnya ada plus, ground dan minus dan menggunakan trafo CT yaitu ada 3 pin dari trafo yang diambil, tidak seperti Power Amplifier biasa yang hanya Plus dan Ground.

Kalau Power yang akan kita buat sekarang lebih sedikit rumit tapi suaranya lebih jos karena dayanya lebih besar dan stereo, kanan kiri oke :D

Bahan-bahan yang harus di persiapkan

1. Kabel dan jack steker listrik
harga : Rp 5.000

•


2. Trafo CT ukuran 5 Ampere atau 3 Ampere

harga : Rp 35.000

3. Diode Bridge atau Kiprok 5A

harga : Rp 5.000 (gambar difoto cuma contoh, kodenya gk usah diinget-inget, yang penting kiprok 5 ampere)

atau

  4. Dua buah ELCO ukuran 4700 uf - 10000 uf / 50v

harga : Rp 4.000

 atau

5. KIT POWER stereo 150 watt

harga: Rp 20.000 (gambar di contoh: merk BGR, Sanjaya Electronic Kit, Stereo power OCL 150w)

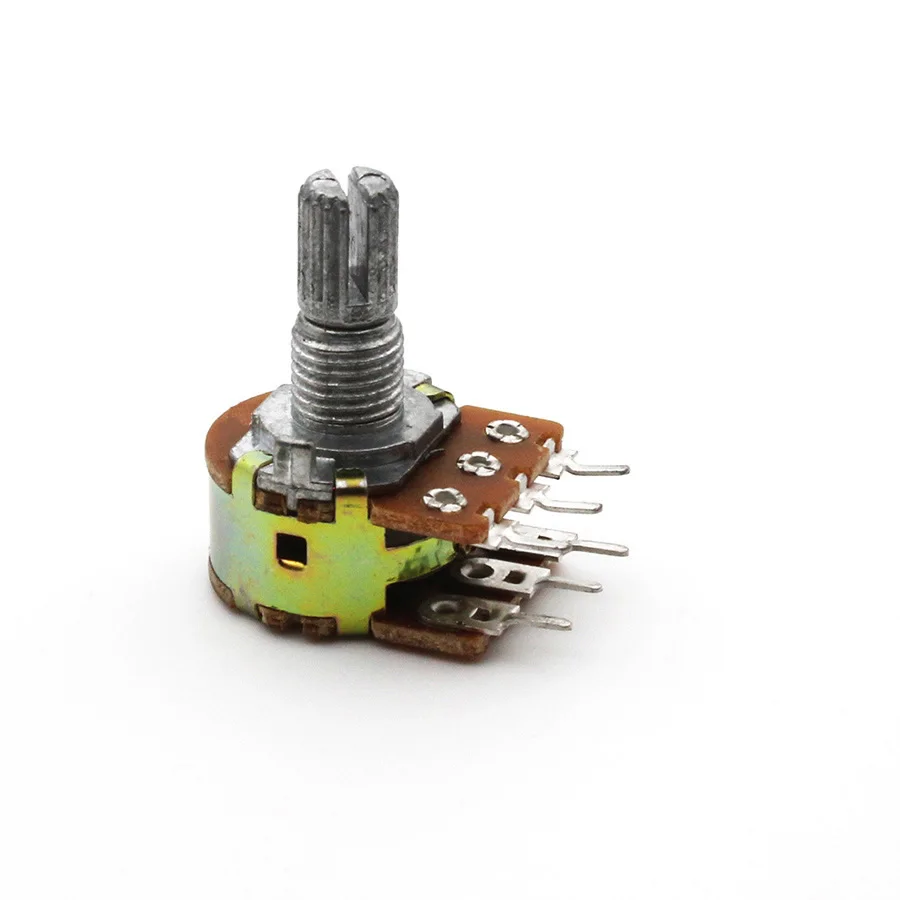

6. Potensiometer 10k yang 6 kaki
harga: Rp 1.000

7. Jack HP stereo (ada 3 strip)
harga: Rp 2.000
bisa pakai jack headset hp yang tidak terpakai, lebih enak soalnya sudah ada kabelnya.



8. Speaker 6 inci dua buah
harga: Rp 35.000 dikali 2
saya biasanya pake produknya ACR, kalau agan punya uang lebih bisa pakai speaker yang woofer, lebih mantab.

SEKARANG Cara merakitnya

MARI KITA PRAKTIKUM !!!!!!!!!!!!!! LETS GO !!!!!!!!!!!!

1. Sambungkan Kabel Steker listrik ke Trafo (Sambungkan ke 0v dan 220v)

2. Lalu sambungkan output trafo 18v kanan dan kiri ke Diode Bridge yang lambangnya ~ (gelombang terserah kanan dan kirinya). Ingat, ada 2 yang harus di sambung.

kenapa ambil 18 volt, karena secara umum daya listrik rumusnya

P=V.I

Daya (watt) =tegangan (volt) x arus (ampere)

P=18x5

P=90 watt

(setelah melewati elco biasanya daya meningkat 30% karena kita menggunakan elco dengan kapasitan uF yang tinggi. elco adalah komponen yang menyimpan muatan listrik, sehingga setelah melewati elco daya bisa mencapai 117 watt)

kalau kita ambil 24 volt

P=24x5

P=120 watt (setelah melewati elco bisa jadi 156 watt)

daya pada kit power kita adalah 150 watt

jadi power akan lebih awet kalau pakai daya 18 volt, meskipun tidak maksimal sesuai kemampuannya, kalau pakai 24 volt maka 1 jam dinyalakan power akan panas.



3. Lalu output dari dioda yaitu Plus (+) sambungkan ke ELCO + dan Yang Minus (-) juga sambungkan ke ELCO (-). (dua ELCO digabung menjadi satu dengan cara di seri).



4. Lalu CT atau ground di trafo Sambung ke CT Elco, Sambung juga ke CT Power Amplifier, begitu juga (+) dan (-).



5. Selanjutnya adalah memasang ke 3 kabel diatas (+) (-) dan (G) ke terminal supplay KIT AMPLIFIER

perhatikan gambar berikut:

dalam sebuah kit AMPLIFIER pasti ada 3 blok terminal,

a. INPUT (tempat masuknya musik dari jack headset HP, MP3 player, VCD player atau Laptop) saya beri lingkaran warna hijau. karena stereo ada 3 terminal R = kanan, L = kiri, Gnd = Ground

b. OUTPUT (Spk) atau Speaker, yaitu keluaran si power untuk disambungkan ke speaker (+ dan - bolak balik terserah). saya beri lingkaran ungu.

c. SUPPLAY daya (+) (-) dan (ct). dalam lingkaran merah. yang fungsinya sebagai terminal masuknya daya dari trafo untuk menyalakan dan membuat kit amplifier bekerja. NB: ada juga tipe kit power yang hanya butuh (+) dan (-) biasanya power dengan daya yang kecil.

jika power minta 24 V+ CT 24V- itu artinya sumber trafo minta dibawah 24 volt. jika lebih maka power akan terbakar, sehingga yang pas adalah kita ambil 18V+ CT 18V-

6. LANGKAH terakhir tinggal finishing bro... tinggal pasang speaker dan jack+potensio dan segera dicoba !!!!! semoga memuaskan suaranya.

SEMOGA SUKSES, DAN BERMANFAAT !!!!!!!!!!!!!

ini saya update skema terbaru, biar mudah memahami:

- anda bisa menambahkan variasi pada kit power, seperti menambah tone controle dengan diletakkan pada posisi potensiometer, karena potensiometer yang ada diatas itu sebagai pengganti tone control.

- anda juga bisa menambahkan lampu led sebagai tanda nyala atau mati powernya.

- anda juga bisa menambah kipas kecil pada trafo supaya tidak panas jika dinyalakan semalaman.

dengan menambah berbagai komponen diatas maka anda harus menambah daya output transformator, dengan perhitungan daya yang dibutuhkan kit power dan tone controle.

jika anda menambahkan kipas 12v bisa diambilkan di sisi primer trafo 0-12v (dirubah ke DC dulu tentunya dengan memasang dioda bridge/kiprok dan elco).
